- 產品型號：FW-2016
- 晶振頻率：20.000~60.000MHZ
- 晶振尺寸：
- 產品應用： 亞陶科技成立于西元2000年7月，"FW1600008"提供客戶高效能與高穩定度頻率解決方案，在晶振產業中已廣受好評。主要生產表面黏著式(SMD)石英晶體系列產品，應用于資訊、通訊、醫療、安控、汽車與消費性電子等產業。亞陶...
-

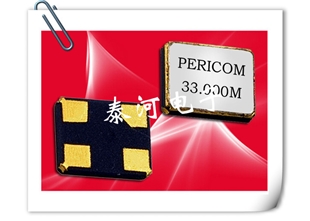

百利通亞陶晶振,FW2016mm貼片晶振,美國進口品牌,UW石英晶振,FW1600008
.jpg)
亞陶科技成立于西元2000年7月，提供客戶高效能與高穩定度頻率解決方案，在"FW1600008"晶振產業中已廣受好評。主要生產表面黏著式 (SMD) 石英晶體系列產品，應用于資訊、通訊、醫療、安控、汽車與消費性電子等產業。
百利通亞陶晶振科技是美商Pericom集團 (NASDQ: PSEM) 的子公司，在2010年，亞陶科技正式更名為「百利通亞陶科技股份有限公司」，公司英文名字則是PSE Technology Corporation，(PSE是擷取母公司Pericom與品牌名Saronix Ecera的第一個字母而組成)。SaRonix-eCera仍為Pericom公司頻率控制產品"FW1600008"的品牌。
型號:FW
頻率:20.000~60.000MHZ
尺寸:2.0*1.6*0.45mm
負載:8 to 20PF(可指定)
工作溫度:-20~+70℃（常規）
包裝數量：3000pcs/reel
.jpg)
百利通亞陶晶振出自于臺灣,FW2016mm貼片晶振是Pericom公司專家所設計出的一款小型化晶振,我們是一家專為計算,通訊與消費產品市場提供石英晶振的廠家,我們?yōu)楦邘掃B接技術所引起的挑戰提供了系統設計解決方案,小尺寸的貼片石英晶振，目前生產上采用了高技術的封裝模式，光刻石英晶片技術，"FW1600008"并且通過結合以往低速滾筒倒邊去除晶片的邊緣效應，在實際操作中機器運動方式設計、滾筒的曲率半徑、滾筒的長短、使用的研磨砂的型號、多少、填充物種類及多少等各項設計必須合理，有一項不完善都會使晶片的邊緣效應不能去除，而晶片的諧振電阻過大，用在電路中Q值過小，從而電路不能振動或振動不穩定.
| 晶振各項參數 | 符號 | FW貼片晶振參數規格說明 | 需知條件 |
| 額定頻率范圍 | f_nom | 20.000MHz ~ 60.000MHz |
基頻 對于超出標準的規格說明， 請聯系我們以便獲取相關信息。 |
| 儲存溫度 | T_stg | -40°C ~ +85°C | 裸存 |
| 工作溫度 | T_use | -20°C ~ +70°C or -30°C ~+85°C | |
| 激勵功率 | DL | 10µW typ.(100µW Max.) | 推薦:1µW ~ 100µW |
| 頻率公差 | f_tol |
±50 × 10-6 (標準), (±15 × 10-6 ~ ±50 × 10-6 可用) |
+25°C 對于超出標準的規格說明， 請聯系我們以便獲取相關的信息。 |
| 頻率溫度特征 | f_tem |
±10 ppm,±20 ppm,±30 ppm或±50 ppm(-20 + 70°C) ±30 ppm或±50 ppm(-40 + 85°C) |
對于超出標準的規格說明， 請聯系我們以便獲取相關的信息。 |
| 負載電容 | CL | 7pF ~ 32pF |
對于超出標準的規格說明， 請聯系我們以便獲取相關的信息。 |
| 串聯電阻（ESR） | R1 | 如下表所示 |
-40°C to +85°C, DL = 100µW |
| 頻率老化 | f_age | ±3 × 10-6 / year Max. | +25°C,第一年 |
.jpg)
.jpg)
.jpg)
設計振蕩回路的注意事項

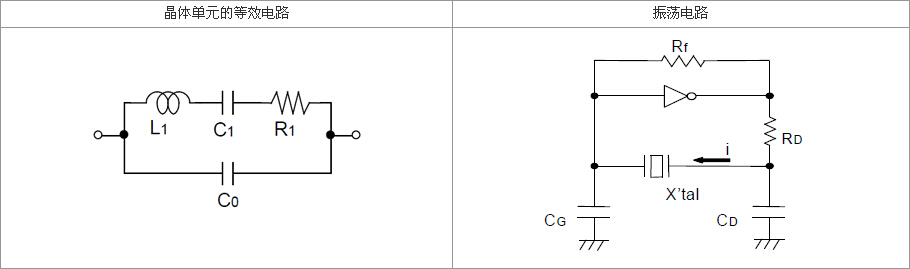

1. 驅動能力
驅動能力說明振蕩晶體單元所需電功率，"FW1600008"其計算公式如下：
驅動能力 (P) = i2?Re
其中i表示經過晶體單元的電流，
Re表示晶體單元的有效電阻，而且 Re=R1（1+Co/CL）2。
.jpg)

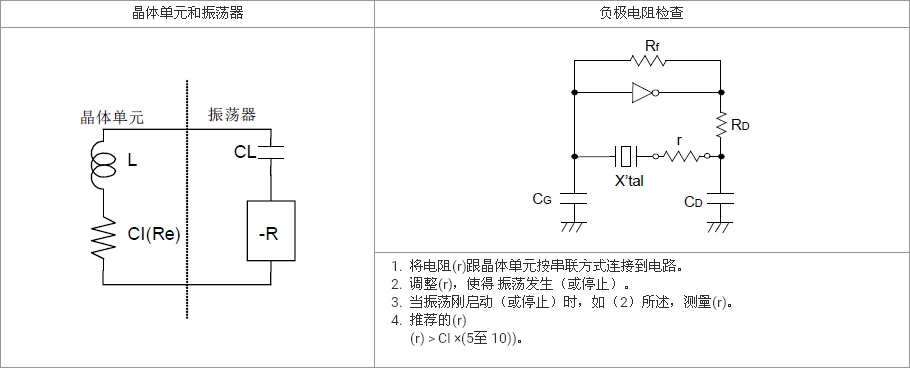

2. 振蕩補償
除非在振蕩電路中提供足夠的負極電阻，否則會增加振蕩啟動時間，或不發生振蕩。為避免該情況發生，請?jiān)陔娐吩O(shè)計時提供足夠的負極電阻。
3. 負載電容

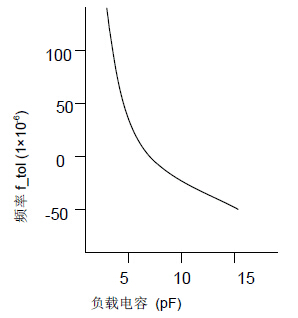

如果振蕩電路中負載電容的不同，"FW1600008"可能導致振蕩頻率與設計頻率之間產生偏差，如下圖所示。電路中的負載電容的近似表達式 CL≒CG × CD / （CG+CD） + CS。
其中CS表示電路的雜散電容。
頻率和負載電容特征圖器

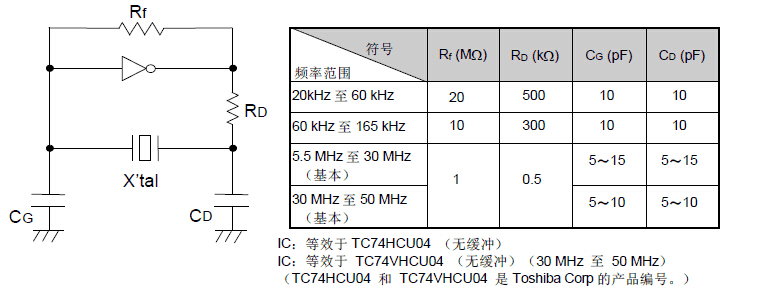

振蕩回路參數設置參考
