瑞士微晶CM9V-T1A_03晶振詳解
來源：http://m.cuifesek.cn 作者：泰河電子晶振 2018年11月10
CM9V-T1A 0.3晶振是一款低頻SMT石英晶體單元,內置一個音叉石英晶體諧振器.石英晶體諧振器在真空條件下在帶有金屬蓋的密封陶瓷封裝中運行.合適的振蕩器電路可以在基本模式下操作CM9V-T1A 0.3石英晶體單元,功耗非常低.特別適用于物聯網,工業產品,健康保健,智能卡,超薄設備,可穿戴設備,便攜式設備等產品.

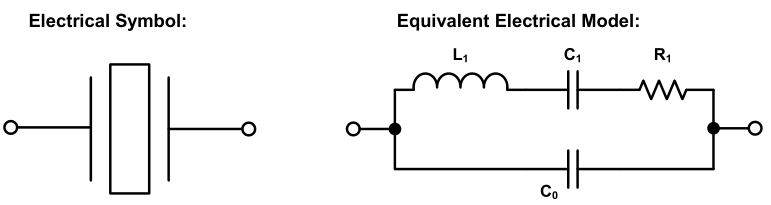

CM9V-T1A_0.3晶振等效電氣模型
石英晶體單元是無源元件,沒有極性.基本共振頻率下石英晶體的等效電路由等效電氣模型表示：

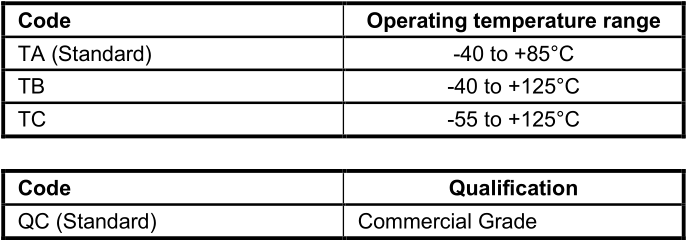

例如:CM9V-T1A0.332.768kHzCL:12.5pF-20/+20ppmTAQC
CM9V-T1A_0.3晶振等效電氣模型
石英晶體單元是無源元件,沒有極性.基本共振頻率下石英晶體的等效電路由等效電氣模型表示：
L1運動電感
C1運動電容
R1運動阻力（ESR）
C0靜態電容（分流電容）

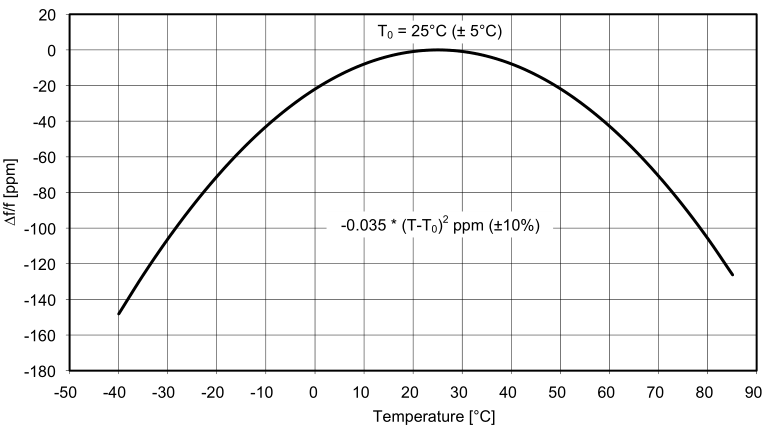

CM9V-T1A_0.3晶振頻率與溫度特性

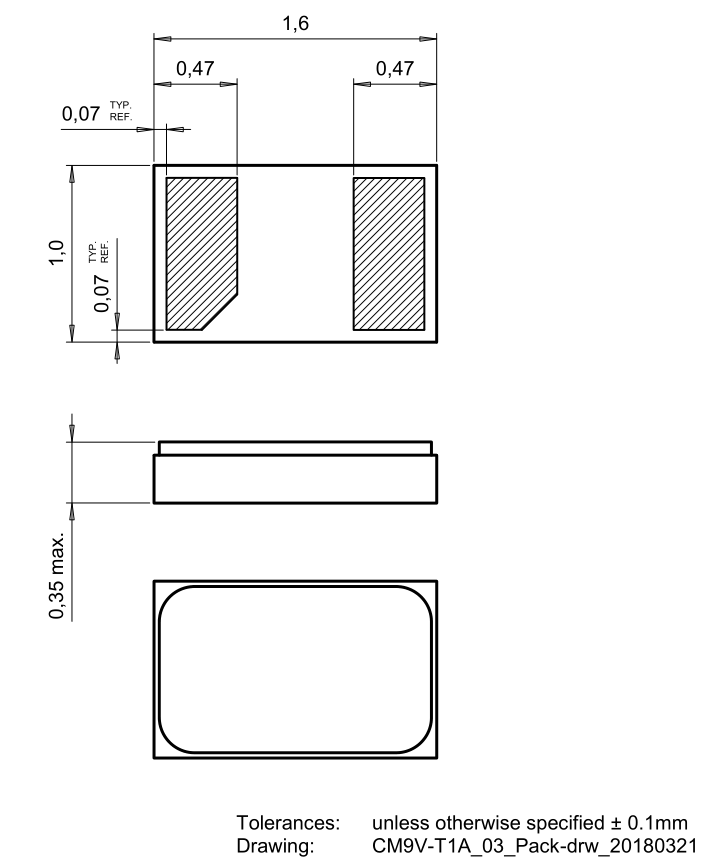

CM9V-T1A_0.3晶振包裝尺寸

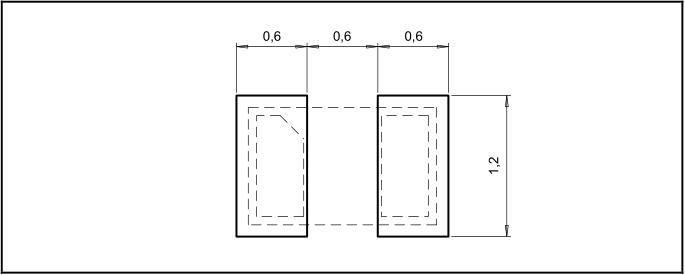

CM9V-T1A_0.3晶振推薦的焊盤布局

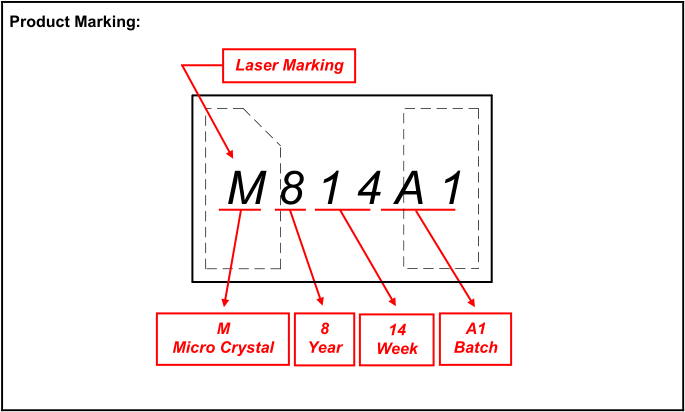

CM9V-T1A_0.3晶振產品標記

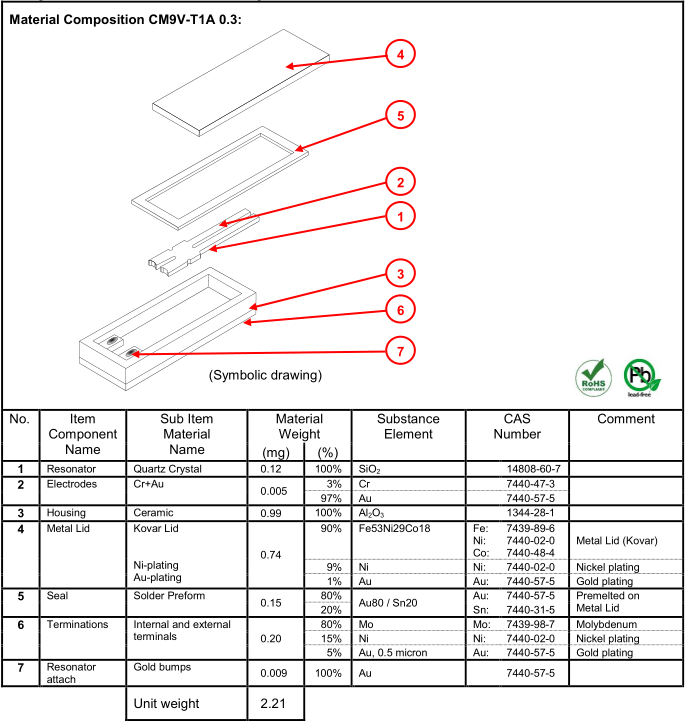

CM9V-T1A_0.3晶振材料成分聲明和環境信息
1.均質材料成分聲明
根據IPC-1752標準的均質材料信息

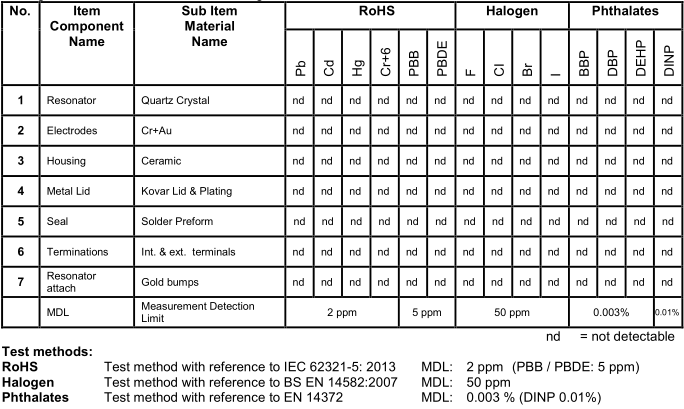

2.材料分析和測試結果
根據IPC-1752標準的均質材料信息
3.回收材料信息
CM9V-T1A_0.3晶振石英晶體單元的處理說明CM9V-T1A_0.3晶振頻率與溫度特性
CM9V-T1A_0.3晶振包裝尺寸
CM9V-T1A_0.3晶振推薦的焊盤布局
CM9V-T1A_0.3晶振產品標記

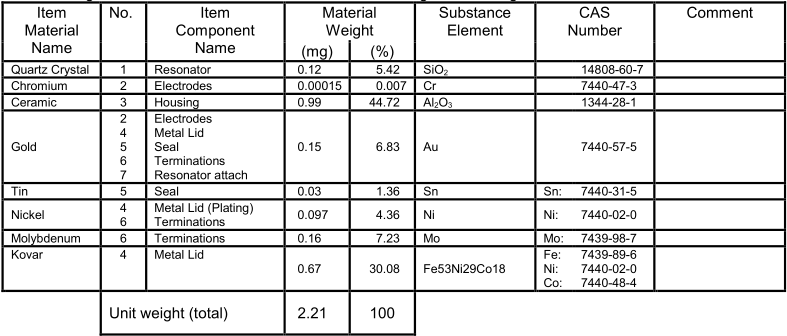

CM9V-T1A_0.3晶振材料成分聲明和環境信息
1.均質材料成分聲明
根據IPC-1752標準的均質材料信息
2.材料分析和測試結果
根據IPC-1752標準的均質材料信息
3.回收材料信息
根據IPC-1752標準回收材料信息。
元素重量累積并參考2.21毫克的單位重量。
內置音叉式晶體由結晶形式的純二氧化硅組成。 封裝內的空腔被抽空并密封，以使晶體坯料不受空氣分子，濕度和其他影響的干擾
沖擊和振動：
保持晶體/模塊不會受到過度的機械沖擊和振動。 Micro Crystal保證晶體/模塊承受5000 g / 0.3 ms的機械沖擊。
以下特殊情況可能會產生沖擊或振動：
多個PCB面板 - 通常在拾取和放置過程結束時，使用路由器切割單個PCB。
這些機器有時會在PCB上產生振動，其基波或諧波頻率接近32.768 kHz。 這可能導致由于共振導致的晶體坯料破損。 應調整路由器速度以避免共振。
超聲波清洗 - 避免使用超聲波清洗過程。 由于晶體坯料的機械共振，這些過程會損壞晶體。
超聲波清洗 - 避免使用超聲波清洗過程。 由于晶體坯料的機械共振，這些過程會損壞晶體。
過熱，返工高溫暴露：
避免包裝過熱。 包裝用密封圈密封，密封圈由80％金和20％錫組成。 該合金的共晶熔融溫度為280℃。 將密封環加熱到> 280℃將導致金屬密封件熔化，然后由于真空吸入金屬密封件，形成空氣管道。 使用溫度> 300°C的熱風槍時會發生這種情況。
使用以下方法進行返工：
使用270°C的熱風槍。
使用2個溫控烙鐵，設定溫度為270°C，帶有特殊尖端，同時接觸包裝兩側的所有焊點.
