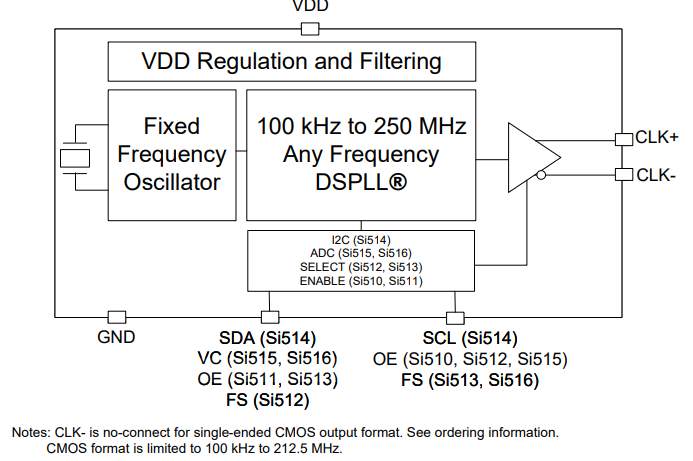

本應用說明提供了將輸出時鐘信號連接到Si51x系列XO和VCXO ic的終止建議，不適用于任何其他Skyworks解決方案設備。Si51x系列的任意頻率XOs, VCXOs大大簡化了當今許多常見信號類型之間的接口任務。輸出兼容單端CMOS或差分信號(LVPECL、LVDS、HCSL)，支持3.3 V、2.5 V、1.8 V多個電壓等級。器件框圖如圖所示。Si510和Si511為單頻xo，輸出使能。Si512和Si513是帶輸出使能的雙頻xo。Si514是一種使用I2C控制的頻率可編程器件。Si515和Si516是VCXOs，具有輸出使能(Si515)或雙頻(Si516)

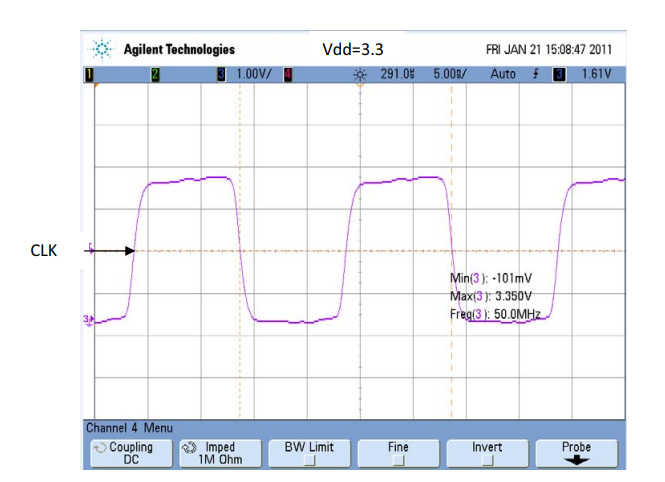

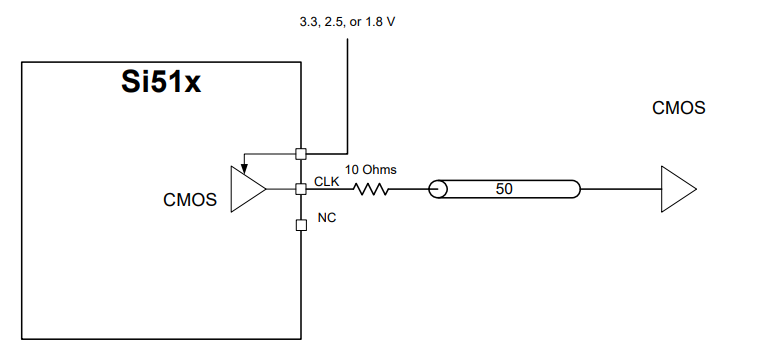

可以訂購Si51x器件，以提供差分或單端(CMOS)輸出。當配置為差分CMOS時，驅動器產生兩個信號，可以配置為同相或互補。輸出格式由訂貨部件類型決定，可以是以下信號類型之一:CMOS、LVPECL、LVDS和HCSL。CMOS輸出驅動器的輸出阻抗約為40。因此，外部Rs串聯電阻為10，為具有50走線的電路板提供最佳端接，如圖所示。如果電路板走線阻抗大于50，則Rs的值應為10加上電路板走線阻抗與50的差值。圖中分別顯示了單、雙同相和雙互補CMOS輸出的示波器波形。

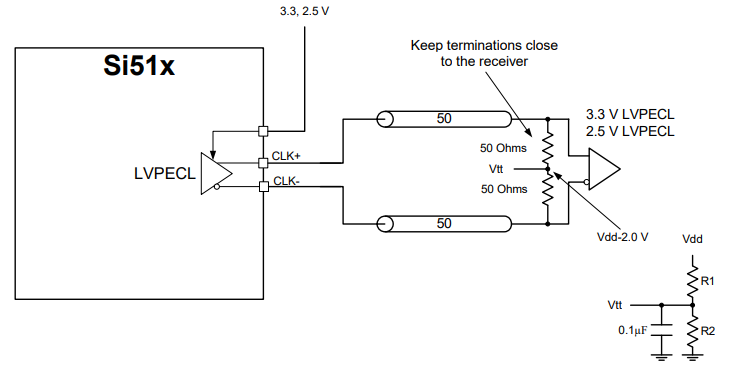

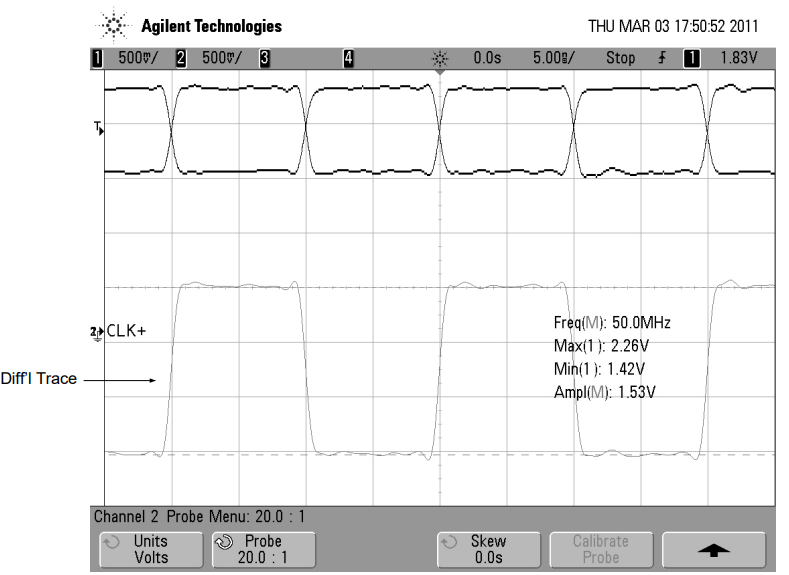

LVPECL驅動程序可以訂購為3.3或2.5 V標準LVPECL模式。輸出驅動器可以是交流耦合或直流耦合到接收器。標準的LVPECL驅動程序支持兩種常用的直流耦合配置。LVPECL驅動器被設計為以50至VDD-2 V終止，如圖所示。VTT可以用一個簡單的分壓器供電，如圖所示。圖中顯示了終止LVPECL的另一種方法，該方法與圖中的終止等效。它提供50個終止到VDD-2.0 V的負載。對于3.3 V LVPECL，使用R1 = 127、R2 = 82.5;對于2.5 V LVPECL，使用R1 = 250 220v 220v, R2 = 62.5 220v。這種類型的終端的唯一缺點是，Thevenin電路消耗額外的功率從VDD電源。圖顯示了3.3 V LVPECL輸出直流耦合50 V到VDD-2.0 V的示波器波形，使用Thevenin等效端接。

Skywork原廠編碼	生產商	型號	類型	頻率	輸出	電源電壓	頻率穩定度
510KBA25M0000BAGR	Skyworks晶振	Si510	XO	25 MHz	CMOS	1.8V	±25ppm
510ABA148M500BAGR	Skyworks晶振	Si510	XO	148.5 MHz	LVPECL	3.3V	±25ppm
510BBA156M250BAGR	Skyworks晶振	Si510	XO	156.25 MHz	LVDS	3.3V	±25ppm
510BBA125M000AAGR	Skyworks晶振	Si510	XO	125 MHz	LVDS	3.3V	±25ppm
510BBA156M250AAGR	Skyworks晶振	Si510	XO	156.25 MHz	LVDS	3.3V	±25ppm
510MCA50M0000AAGR	Skyworks晶振	Si510	XO	50 MHz	CMOS	3.3V	±20ppm
510KBA100M000BAG	Skyworks晶振	Si510	XO	100 MHz	CMOS	1.8V	±25ppm
510BBA125M000BAG	Skyworks晶振	Si510	XO	125 MHz	LVDS	3.3V	±25ppm
510BBA100M000BAG	Skyworks晶振	Si510	XO	100 MHz	LVDS	3.3V	±25ppm
510FBA125M000BAG	Skyworks晶振	Si510	XO	125 MHz	LVDS	2.5V	±25ppm
510KCA125M000BAG	Skyworks晶振	Si510	XO	125 MHz	CMOS	1.8V	±20ppm
510BBA200M000BAG	Skyworks晶振	Si510	XO	200 MHz	LVDS	3.3V	±25ppm
510CBA25M0000BAGR	Skyworks晶振	Si510	XO	25 MHz	CMOS	3.3V	±25ppm
510CBA100M000BAGR	Skyworks晶振	Si510	XO	100 MHz	CMOS	3.3V	±25ppm
510CBA125M000BAGR	Skyworks晶振	Si510	XO	125 MHz	CMOS	3.3V	±25ppm
510CBA100M000AAGR	Skyworks晶振	Si510	XO	100 MHz	CMOS	3.3V	±25ppm
510GBA25M0000BAG	Skyworks晶振	Si510	XO	25 MHz	CMOS	2.5V	±25ppm
510KBA125M000BAGR	Skyworks晶振	Si510	XO	125 MHz	CMOS	1.8V	±25ppm
510KBA28M6363BAG	Skyworks晶振	Si510	XO	28.6363 MHz	CMOS	1.8V	±25ppm
510KCA25M0000BAG	Skyworks晶振	Si510	XO	25 MHz	CMOS	1.8V	±20ppm
510KCB25M0000BAG	Skyworks晶振	Si510	XO	25 MHz	CMOS	1.8V	±20ppm
510CCA25M0000BAG	Skyworks晶振	Si510	XO	25 MHz	CMOS	3.3V	±20ppm
510CCA100M000BAG	Skyworks晶振	Si510	XO	100 MHz	CMOS	3.3V	±20ppm
510CBA50M0000AAG	Skyworks晶振	Si510	XO	50 MHz	CMOS	3.3V	±25ppm
510BBA156M250AAG	Skyworks晶振	Si510	XO	156.25 MHz	LVDS	3.3V	±25ppm
510ABA156M250AAG	Skyworks晶振	Si510	XO	156.25 MHz	LVPECL	3.3V	±25ppm
510CCA25M0000AAG	Skyworks晶振	Si510	XO	25 MHz	CMOS	3.3V	±20ppm
510DBA100M000BAG	Skyworks晶振	Si510	XO	100 MHz	HCSL	3.3V	±25ppm
510BBA200M000AAG	Skyworks晶振	Si510	XO	200 MHz	LVDS	3.3V	±25ppm
510ABA212M500AAG	Skyworks晶振	Si510	XO	212.5 MHz	LVPECL	3.3V	±25ppm
510FBA200M000AAG	Skyworks晶振	Si510	XO	200 MHz	LVDS	2.5V	±25ppm
510BAA133M333BAG	Skyworks晶振	Si510	XO	133.333 MHz	LVDS	3.3V	±50ppm
510DCA100M000AAG	Skyworks晶振	Si510	XO	100 MHz	HCSL	3.3V	±20ppm
510CBA125M000AAGR	Skyworks晶振	Si510	XO	125 MHz	CMOS	3.3V	±25ppm
510GBA100M000BAG	Skyworks晶振	Si510	XO	100 MHz	CMOS	2.5V	±25ppm
510CBA25M0000AAG	Skyworks晶振	Si510	XO	25 MHz	CMOS	3.3V	±25ppm
510KCA25M0000BAGR	Skyworks晶振	Si510	XO	25 MHz	CMOS	1.8V	±20ppm
510FBA200M000AAGR	Skyworks晶振	Si510	XO	200 MHz	LVDS	2.5V	±25ppm
510KBA25M0000BAG	Skyworks晶振	Si510	XO	25 MHz	CMOS	1.8V	±25ppm
510BBA106M250BAG	Skyworks晶振	Si510	XO	106.25 MHz	LVDS	3.3V	±25ppm
510FBA74M2500BAG	Skyworks晶振	Si510	XO	74.25 MHz	LVDS	2.5V	±25ppm
510BBA74M2500BAG	Skyworks晶振	Si510	XO	74.25 MHz	LVDS	3.3V	±25ppm
510KCA100M000BAG	Skyworks晶振	Si510	XO	100 MHz	CMOS	1.8V	±20ppm
510FBA156M250AAG	Skyworks晶振	Si510	XO	156.25 MHz	LVDS	2.5V	±25ppm
510ABA155M520AAG	Skyworks晶振	Si510	XO	155.52 MHz	LVPECL	3.3V	±25ppm
510FBA74M2500AAG	Skyworks晶振	Si510	XO	74.25 MHz	LVDS	2.5V	±25ppm
510ABA200M000BAG	Skyworks晶振	Si510	XO	200 MHz	LVPECL	3.3V	±25ppm
510BBA150M000BAG	Skyworks晶振	Si510	XO	150 MHz	LVDS	3.3V	±25ppm
510BBA156M250BAG	Skyworks晶振	Si510	XO	156.25 MHz	LVDS	3.3V	±25ppm
510EBA125M000AAG	Skyworks晶振	Si510	XO	125 MHz	LVPECL	2.5V	±25ppm
510GBA50M0000BAGR	Skyworks晶振	Si510	XO	50 MHz	CMOS	2.5V	±25ppm
510CBA100M000AAG	Skyworks晶振	Si510	XO	100 MHz	CMOS	3.3V	±25ppm
510ABA106M250BAG	Skyworks晶振	Si510	XO	106.25 MHz	LVPECL	3.3V	±25ppm
510KAA24M0000AAG	Skyworks晶振	Si510	XO	24 MHz	CMOS	1.8V	±50ppm
510BBA000110AAG	Skyworks晶振	Si510	XO	148.35165 MHz	LVDS	3.3V	±25ppm
510ABA125M000AAG	Skyworks晶振	Si510	XO	125 MHz	LVPECL	3.3V	±25ppm
510BCA148M500BAG	Skyworks晶振	Si510	XO	148.5 MHz	LVDS	3.3V	±20ppm
510CCA125M000AAG	Skyworks晶振	Si510	XO	125 MHz	CMOS	3.3V	±20ppm
510ACA25M0000BAG	Skyworks晶振	Si510	XO	25 MHz	LVPECL	3.3V	±20ppm
510BBA156M000BAG	Skyworks晶振	Si510	XO	156 MHz	LVDS	3.3V	±25ppm
510ACA47M2500AAG	Skyworks晶振	Si510	XO	47.25 MHz	LVPECL	3.3V	±20ppm
510CBA156M250BAGR	Skyworks晶振	Si510	XO	156.25 MHz	CMOS	3.3V	±25ppm
510GBA25M0000BAGR	Skyworks晶振	Si510	XO	25 MHz	CMOS	2.5V	±25ppm
510CBA33M3333CAGR	Skyworks晶振	Si510	XO	33.3333 MHz	CMOS	3.3V	±25ppm
510KCA156M250AAGR	Skyworks晶振	Si510	XO	156.25 MHz	CMOS	1.8V	±20ppm
510JCA96M0000BAGR	Skyworks晶振	Si510	XO	96 MHz	LVDS	1.8V	±20ppm
510CBA50M0000BAGR	Skyworks晶振	Si510	XO	50 MHz	CMOS	3.3V	±25ppm
510BBA106M250BAGR	Skyworks晶振	Si510	XO	106.25 MHz	LVDS	3.3V	±25ppm
510KCA125M000BAGR	Skyworks晶振	Si510	XO	125 MHz	CMOS	1.8V	±20ppm
510KCA100M000BAGR	Skyworks晶振	Si510	XO	100 MHz	CMOS	1.8V	±20ppm
510CCB19M2000BAG	Skyworks晶振	Si510	XO	19.2 MHz	CMOS	3.3V	±20ppm
510KCAM200000BAG	Skyworks晶振	Si510	XO	200 kHz	CMOS	1.8V	±20ppm
510GBA80M0000AAG	Skyworks晶振	Si510	XO	80 MHz	CMOS	2.5V	±25ppm
510BBA100M000AAGR	Skyworks晶振	Si510	XO	100 MHz	LVDS	3.3V	±25ppm
510MBB50M0000BAG	Skyworks晶振	Si510	XO	50 MHz	CMOS	3.3V	±25ppm
