Abracon晶振AK2A，AK3A是一款超低均方根抖動振蕩器，旨在為數據中心、100G/400G/800G以太網和光模塊等高速應用提供穩定、精確的時鐘信號。該器件使用第三泛音技術來實現64fs抖動性能和更低的功耗。作為我們的延伸ClearClock系列，非常適合需要100至212.5 MHz載波頻率和400Gbps通道速率的應用。石英晶體振蕩器AK2A/AK3A是緊湊型設計的完美解決方案，因?yàn)樗匀恢С?.5 x 2.0 mm和3.2 x 2.5 mm的行業標準尺寸，但與AK2和AX3系列相比，抖動性能大幅提高。這些系列的振蕩器可在Abracon的全球分銷網絡中獲得，并提供各種輸出邏輯，如LVPECL、LVDS和HCSL輸出差分晶振。這些器件在提供可靠、高效振蕩的同時，可以在-40°C至+85°C的工作溫度范圍內保持25ppm的穩定性，在-20°C至+70°C的工作溫度范圍內保持15ppm的穩定性。低抖動振蕩器AK2APAF1-156.2500T3適用于6G無線晶振應用

低抖動振蕩器AK2APAF1-156.2500T3適用于6G無線晶振應用

特征:

第三泛音建筑

提供更安靜的技術，避免基于鎖相環(PLL)的乘法運算，從而顯著降低整體功耗。

低功耗有源晶振

支持緊湊應用，如光模塊、有源電纜或電池供電系統，功耗是這些應用的關鍵因素。

緊湊尺寸

節省寶貴的電路板空間，支持靈活的布局設計。這對于空間有限的緊湊型應用非常重要。

高數據速率

可以維持高達100G/400G/800Gbps的數據速率，以實現可靠、精確的時鐘信號。

支持各種差分輸出

允許我們的Clearclock設備輕松集成到各種系統中，使其成為多功能解決方案。

低抖動振蕩器AK2APAF1-156.2500T3適用于6G無線晶振應用

應用程序：

光學收發器和模塊

數據中心、存儲和服務器

網絡交換機和網關

100G/200G/400G/800G以太網

光纖通道/SONET/SDH

PCIe

工業和FPGA

測試和測量
低抖動振蕩器AK2APAF1-156.2500T3適用于6G無線晶振應用

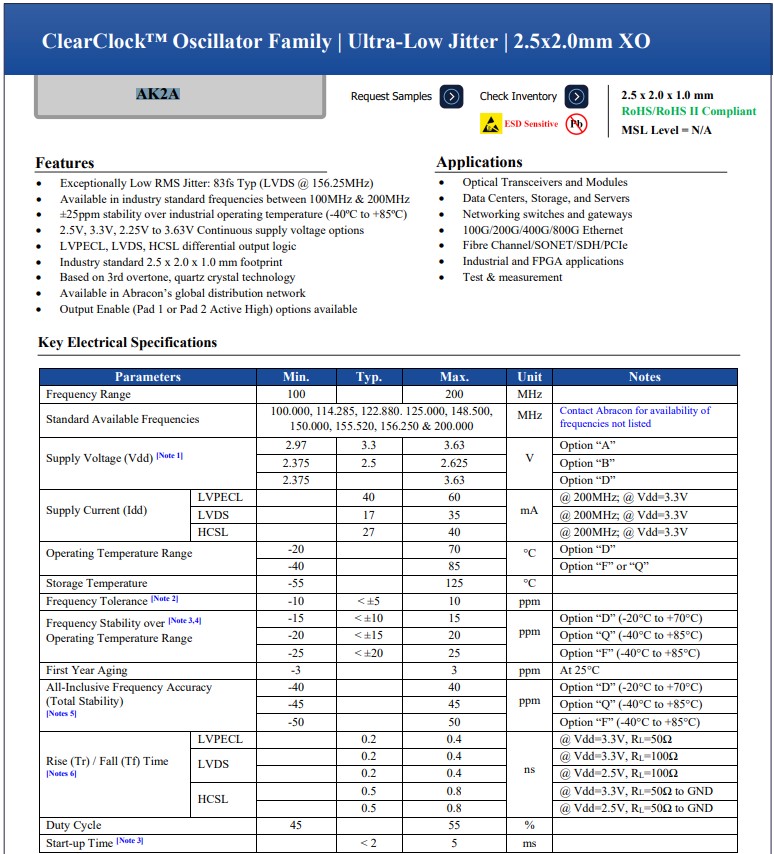

規范:

<64fs Typ. (100fs Max @ 156.25MHz, LVPECL)

100至212.5 MHz輸出頻率

-40°C至+85°C工作溫度范圍(25ppm)

15ppm頻率精度(-20°C至+70°C)

3.3V、2.5V、2.375 ~ 3.63V電源電壓

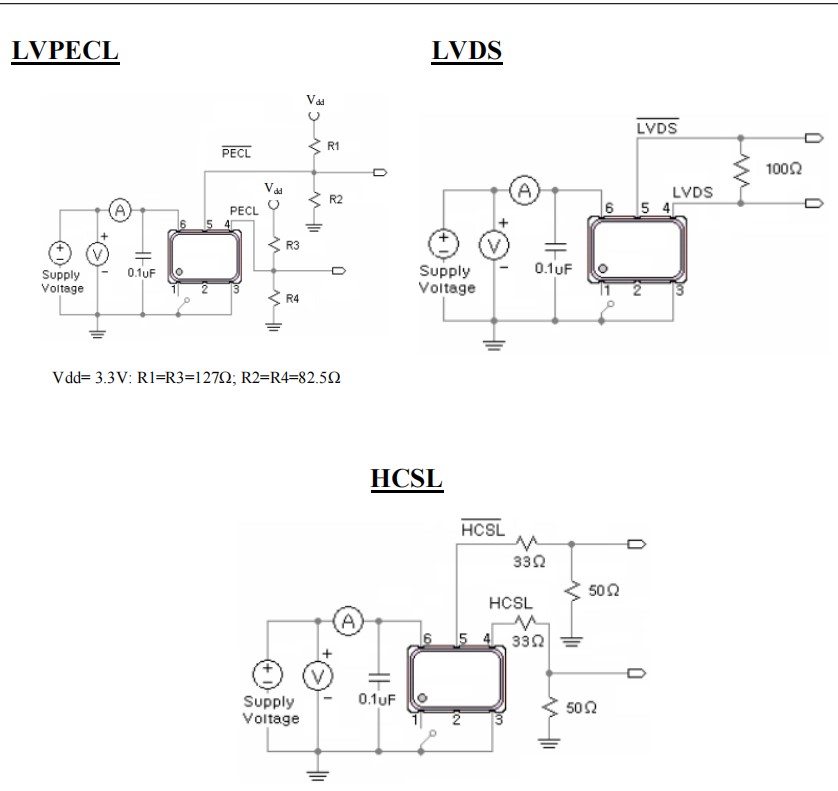

LVPECL、LVDS、HCSL輸出差分晶振
