X3S008000BK1H-U晶振,HSX321S晶振,加高晶振,HELE晶體

Model Name 型號	HSX321S晶振
Original code 原廠代碼	X3S008000BK1H-U
Device Name 產品名稱系列	CRYSTAL(石英晶體)
Nominal Frequency 標稱頻率	8.000000 MHZ
LOAD CAPACITANCE(CL) 負載電容	20.0PF
DRIVE LEVEL 驅動電平	10 uW
FREQUENCY TOLERANCE 頻率偏差	10ppm
Operating Temperature Range 工作溫度范圍	-20~+70℃
Storage temperature 儲存溫度	-40~+85℃
SHUNT CAPACITANCE(C0) 并聯電容	2.0pF max
FREQUENCY CHARACTERISTICS OVER頻率特性	10ppm
INSULATION RESISTANCE 絕緣電阻	500 Mohms min.at 100v DC
OVERTONE ORDER 泛音順序	基本
SIZE 尺寸	3.22.50.7mm

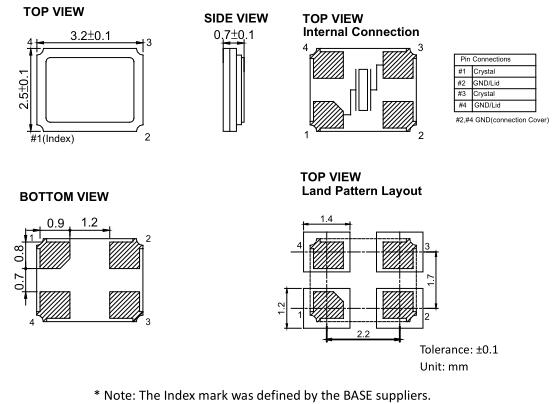

X3S008000BK1H-U晶振產品尺寸圖

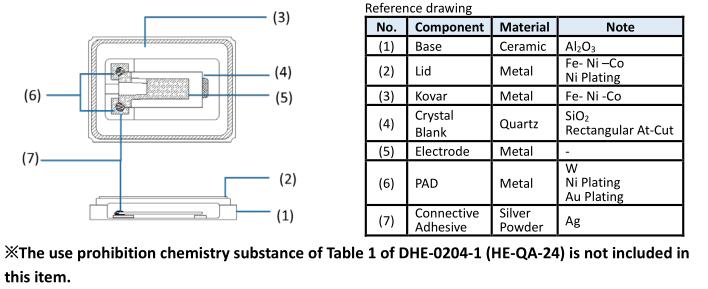

X3S008000BK1H-U晶振產品內部結構圖

關于X3S008000BK1H-U晶振產品安裝的注意事項

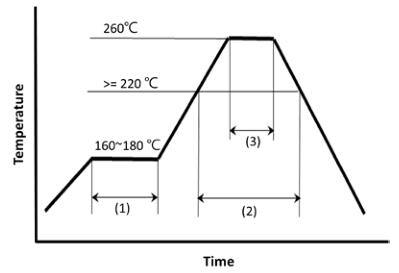

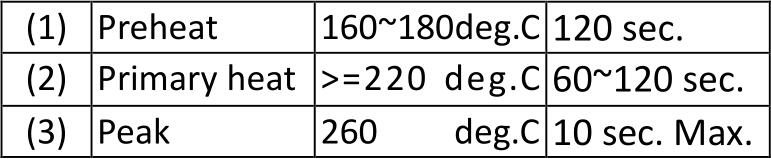

回流條件
X3S008000BK1H-U規格書,X3S008000BK1H-Updf資料

請遵守我們建議的回流條件，并在2次內進行焊接。

手動烙鐵（示例）

位溫度：最大350℃，時間：最大3秒。，每個終端只應焊接一次。

安裝條件

我們的產品適用于大多數自動化SMT工藝。但是，我們強烈建議所有客戶在批量生產之前進行SMT取樣，以確保生產過程不會影響我們產品的性能和規格。

不建議使用涉及使用超聲波工藝的密封焊接和安裝程序，這將影響和/或損壞我們產品的內部特性。

安裝過程中的過度沖擊也會影響產品，我們強烈建議設置SMT條件以盡量減少這些條件。

如果存在PCB翹曲的可能性，我們強烈建議確保翹曲程度不會影響產品。

還請確保操作特性和/或焊接條件均符合我們產品的使用規范。

最終，上述所有情況的最壞情況將導致非振蕩的情況，但如果我們的產品以不適當?shù)姆绞绞褂茫部赡墚a(chǎn)生其他負面影響。

請注意，此類濫用情況及其相關質量問題不包含在我們的產品保修范圍內。

清潔條件

一般清潔解決方案可用于清潔我們的產品，但我們始終建議在批量生產過程之前進行測試。不建議使用超聲波清潔程序，我們強烈建議首先評估其他形式的清潔。X3S008000BK1H-U規格書,X3S008000BK1H-Updf資料

不合適的清潔可能會導致許多負面影響，例如產品表面損壞，產品變色，包裝腐蝕，包裝污染，標記不清晰等。請注意未包含未經處理的處理及其相關質量問題的案例不包括在內 在我們的產品保修。
