陶瓷晶振的外表標記各自代表什么
  目前市場上陶瓷晶振的使用范圍相對來說也是有增無減的,而國內市場上對于品牌的選擇都鐘情于國產,雖然人人皆知日本村田在陶瓷領域也是屈指可數的,考慮到價格要求,國內各大廠家還是選擇國內廠商的,國內日益興起的陶瓷廠家也不斷增加,各個廠商生產出來的陶瓷晶振分別是怎么標記的呢？我們不去總結各大陶瓷廠家都是怎么標明的,但是我們必須知道陶瓷晶振上的標記主要體現出來的信息一般都是三個內容,1，型號，2，諧振頻率，三，后綴。,如圖10一5所示。

   從標記中的后綴我們能得到什么信息呢？各生產廠家賦予的含義不同,大致分為兩種情況。
(1)有的廠家標注后綴字母,是指明晶振屬串聯諧振型或并聯諧振型的屬性。后綴標記為A、AK、B、F、F2、F9、F12、F30、F34、KBP時,都屬于串聯諧振型陶瓷晶振;后綴標記為E、P或不標時,都屬于并聯諧振型陶瓷晶振。 .
(2)有的廠家用后綴標明陶瓷晶振的諧振頻率誤差、諧振頻率溫度系數。晶振上這種后綴意義不統一的標記,會給識讀和選用帶來難度。因此在實際中應查看并以生產廠家《產品說明書》確定的意義為準。

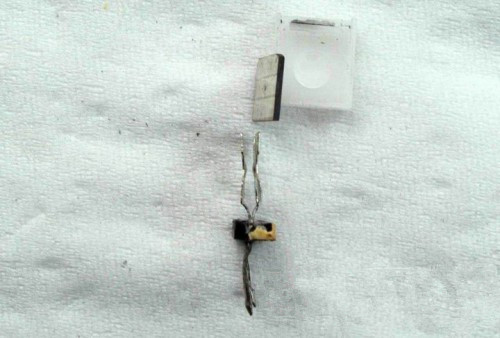

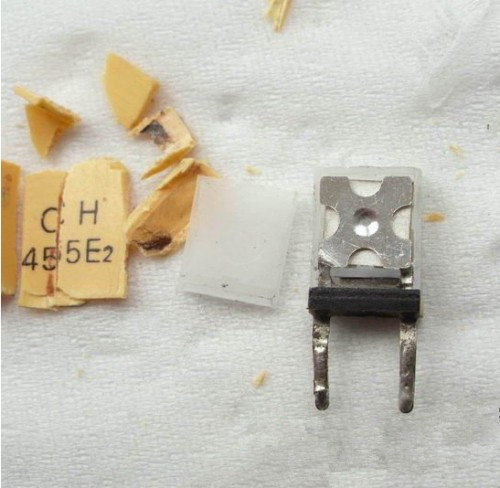

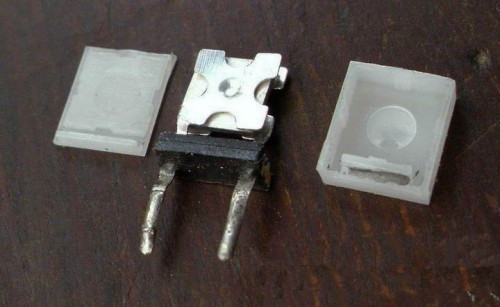

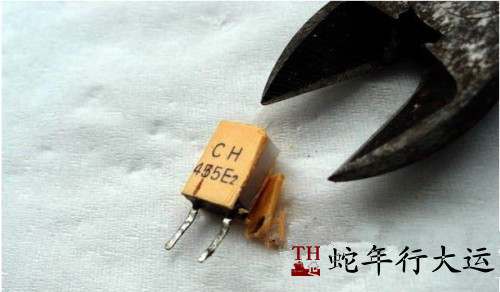

  最后指出,“晶振”最早本是“石英晶體諧振器’’的簡稱,后來研制出了“壓電陶瓷諧振器",習慣上也稱為晶振。為了有所區別,便稱為石英晶振和陶瓷晶振。現在市場上仍有部分地區稱陶瓷晶振為壓電陶瓷諧振器,有的叫陶瓷諧振器。類似CRB455E這樣的陶瓷晶振,很多客戶都提出相同的問題,這么大的東西,又便宜,里面裝的都是什么東西呀？下面是一支上錫之后拆下來的陶瓷晶振,給他了進行了一次解剖,讓大家更深刻的了解有關陶瓷晶振的內部結構。
