　　晶振,是一個即神秘又重要的存在.為什么會神秘,那是因?yàn)?a href="http://m.cuifesek.cn" target="_blank">晶振從最初的高調(大體積),到現在慢慢的越低調(便攜式,小尺寸).為了滿足市場的需求,晶振自身不斷的改善,不斷的"瘦身".只為配上你的需求.但有多少人知道,一顆完整的晶振是由什么轉化而來嗎?沒錯,就是水晶.人造水晶以及天然水晶,經過萬般打磨之后,才能制成一顆小小的石英晶振.比孫悟空練就火眼睛睛還要困難.而晶振也是一樣的,也是需要經過很多次的打磨,才能成為晶振中的正品.

	人工水晶	人造晶體又稱人工水晶,是通過水熱合成法使天然水晶及種植水晶相結合成晶體.在一個加滿堿性溶液的大容器高壓釜中, 保持在350個大氣壓，1000巴的Y棒人造晶體約40天，Z板人造晶體經過約90天生產出優質的人造水晶。
	加工	表面研磨處理，以澄清人造晶體的X，Y，Z軸。
	切斷	將合成石英加工成給定角度的晶圓。頻率溫度特性以給定角度確定.
	外形加工切斷	切割和加工晶圓.
	厚度研磨周波數調整研磨	頻率由晶體片的厚度決定。 “我們將磨削工藝拋光幾個步驟，逐漸減小磨料的晶粒尺寸并調整晶圓的厚度。”精確拋光是為了達到目標頻率。
	外形加工切斷	將設計值處理為指定的形狀
	斜角加工	研磨邊緣以將振動集中在晶體坯料的中心部分.(適用于大約10 MHz或更低，但它會根據晶體的大小而變化.）
	蝕刻/清潔	化學去除拋光引起的加工層，同時提高頻率精度，然后清洗化學溶液。

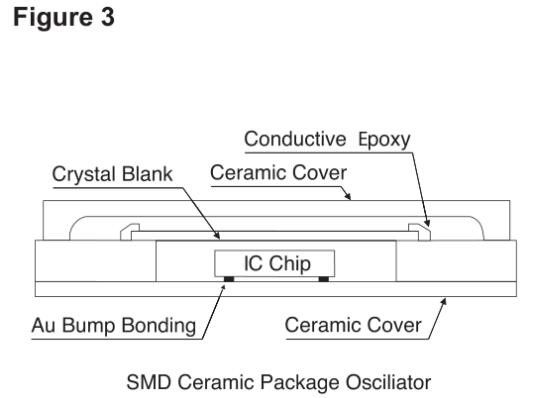

	蒸汽沉積裝配	將電極沉積在晶體片上. 將其固定在籠子上，用導電膠固定水晶片.
	周波數調整封入	在振蕩晶體的同時再次調整電極的厚度，最后調整頻率。為防止老化特性惡化，請?jiān)诟稍锏獨饣蛘婵罩羞M(jìn)行蓋子密封（焊接）
	完成檢查	檢查氣密性,絕緣性,頻率特性,阻抗等特性.

　　經歷過多種工序后一顆完整的石英晶振就誕生了.自帶壓電石英晶體諧振器獲得市場的認可,被應用到各行各類中.汽車:引擎控制,定位導航,GPS,汽車攝像頭,衛星無線電廣播.網絡設備:移動通信基站,光學通信等產品.還應用于我們的家居生活中,個人電腦,數碼相機等.晶振隨處可見,只是你沒發現.
